কন্টিনিউরিটি টেস্ট (Continuity Test)
ধরনঃ কারিগরি শিক্ষা
শ্রেণিঃ দশম
বিষয়ঃ জেলারেল ইলেকট্রিক্যাল ওয়ার্কস-২ (দ্বিতীয় পত্র)
অধ্যায়ঃ চতুর্থ অধ্যায়
পাঠঃ গৃহকর্মে ব্যবহৃত বৈদ্যুতিক সামগ্রী রক্ষণাবেক্ষণ ও মেরামত

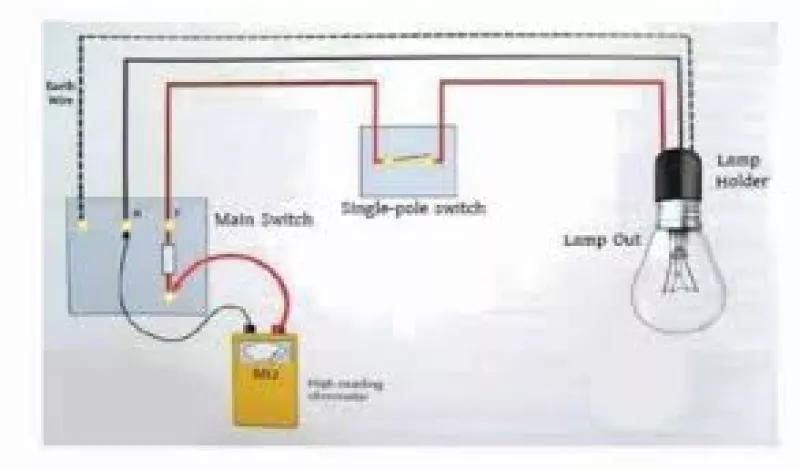

এ পরীক্ষায় প্রথমে মেইনসুইচ অফ করে ফিউজ খুলে নিতে হবে। সার্কিটের অন্যান্য ফিউজগুলো যথারীতি লাগানো থাকবে। বাতি, পাখাসহ সকল লোড / ডিভাইস লাগিয়ে রাখতে হবে। সকল সুইচ অফ রেখে মেইন সুইচ থেকে বেরিয়ে যাওয়া দু'টি কন্ডাকটরের সাথে মেগারের L ও B টার্মিনাল সংযোগ দিতে হবে এবং এক একটি করে সুইচ অন করে মেগারের কাঁটা ঘুরালে যদি ফেগারের কাঁটা শূন্য ডিফ্লেকশন দেয়, তবে বুঝতে হবে কন্টিনিউরিটি ঠিক আছে। যদি ফাটা শূন্য (০) থেকে দূরে থকে, তাহলে বুঝতে হবে কন্টিনিউরিটি ঠিক নেই। এভাবে একটি একটি করে সুইচ অন করে কভিনিউটি টেস্ট করতে হবে।
সেপারের পরিবর্তে মাল্টিমিটার বা কন্টিনিউরিটি টেস্টার/আর্থ টেস্টার দ্বারা এ টেস্ট করা যায় ।
ওয়্যারিং টেস্টের জন্য বহুল ব্যবহৃত টেস্ট ল্যাম্প ব্যবহার করা যেতে পারে। যে কোনো ইলেকট্রিশিয়ানের জন্য টেস্ট বাতি একটি অতি প্রয়োজনীয় ও সহজলভ্য সরঞ্জাম। কোন হোল্ডারে দুইগাছা ইনসুলেট করা তার চিত্র অনুযায়ী সংযোগ করে নিলেই টেস্ট বাতি প্রস্তুত হয়ে যায়। যা চিত্রে দেখানো হয়েছে। টেস্ট ৰাতি দুই ধরনের হয়ে থাকে।
