সিরিজ সার্কিট ও এর ব্যবহার
ধরনঃ কারিগরি শিক্ষা
শ্রেণিঃ নবম
বিষয়ঃ জেলারেল ইলেকট্রিক্যাল ওয়ার্কস-১ (প্রথম পত্র)
অধ্যায়ঃ পঞ্চম অধ্যায়
পাঠঃ বৈদ্যুতিক সার্কিট

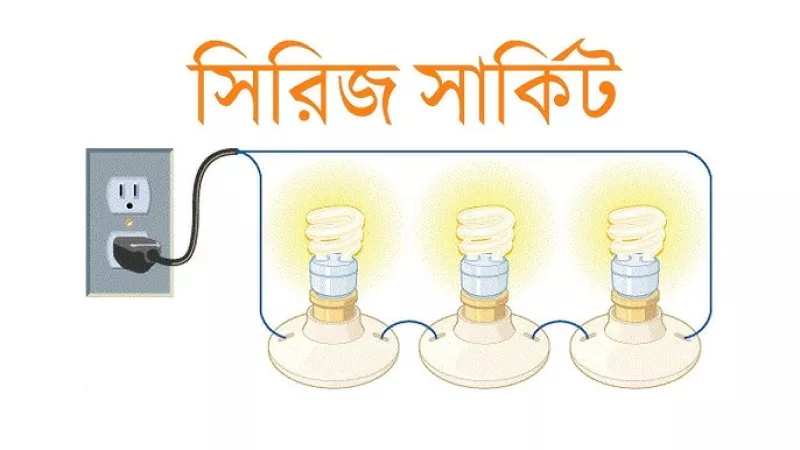

সিরিজ সার্কিট এর সংজ্ঞা :
প্রথম রেজিষ্টরের ২য় প্রান্ত, দ্বিতীয় রেজিষ্টরের ১ম প্রান্ত, দ্বিতীয় রেজিষ্টরের ২য় প্রান্ত তৃতীয় রেজিষ্টরের ১ম প্রান্ত এই ভাবে দুই বাততোধিক রেজিষ্টরের একটি পর একটি সংযোগ করা হয় তাকে সিরিজ সার্কিট বলে।
সিরিজ সার্কিটের বৈশিষ্ট্য: কারেন্ট প্রবাহের একটি মাত্র পথ থাকবে। এখানে রেজিস্টার এর মাধ্যমে দেখানো হয়েছে লোডের ক্ষেত্রে একই রকম সংযোগ করতে হবে।
সিরিজ সার্কিট এর ব্যবহার:
১. সিরিজ সার্কিট বিভিন্ন আলোকসজ্জার কাজে ব্যবহার করা হয়।
2. বৈদ্যুতিক মোটর, জেনারেটরের কোয়েলকে সিরিজ সংযোগ করা হয়।
3. টর্চ লাইট, রেডিও, ইলেকট্রিক ঘড়ি, টেলিভিশন ইত্যাদি লোডে ভোল্টেজ নিয়ন্ত্রণ করার জন্য সিরিজ সার্কিট ব্যবহার করা হয়।
4. ভোল মিটারের সাথে মাল্টিপ্লেয়ার হিসেবে সিরিজ সার্কিট ব্যবহার করা হয়।
