বাসাবাড়িতে নিরাপদ এবং কার্যকর তড়িৎ বর্তনীর (electrical circuit) নকশা
ধরনঃ সাধারণ শিক্ষা
শ্রেণিঃ নবম
বিষয়ঃ পদার্থ বিজ্ঞান
অধ্যায়ঃ Chapter 11

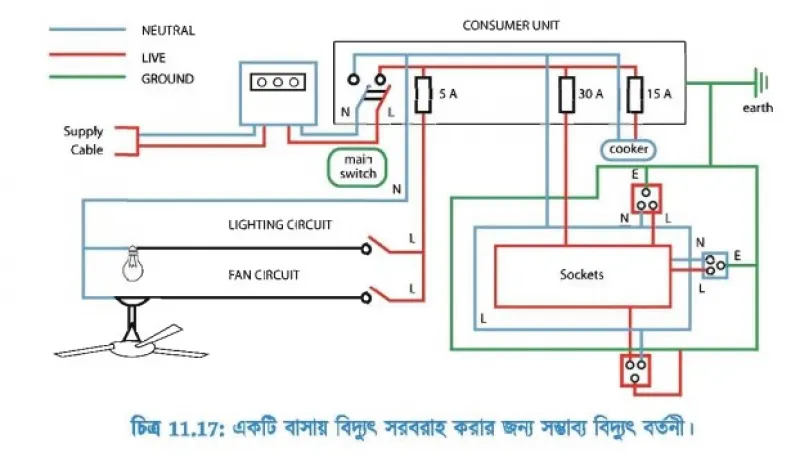

পাঠ্য বইয়ের চিত্রঃ ১১.১৭ ।।
বাসাবাড়িতে নিরাপদ এবং কার্যকর তড়িৎ বর্তনীর (electrical circuit) নকশার জন্য কিছু মৌলিক নীতি ও ধাপ অনুসরণ করা প্রয়োজন। এটি সাধারণত একজন পেশাদার ইলেকট্রিশিয়ানের কাজ, তবে মূল ধারণাগুলো নিচে দেওয়া হলো:
মূল উপাদান এবং বিবেচ্য বিষয়:
১. লোড গণনা (Load Calculation):
- প্রথম ধাপে আপনার বাসাবাড়িতে কী কী সরঞ্জাম চলবে (যেমন - লাইট, ফ্যান, টিভি, ফ্রিজ, এসি, ওয়াশিং মেশিন ইত্যাদি) তার একটি তালিকা তৈরি করতে হবে।
- প্রতিটি সরঞ্জামের ওয়াটেজ (Wattage) বা কারেন্ট রেটিং (Current Rating) অনুযায়ী মোট বিদ্যুতের চাহিদা হিসেব করতে হবে। মোট লোডের উপর ভিত্তি করে মেইন সার্কিট ব্রেকার এবং তারের আকার নির্ধারণ করা হয় ।
২. আলাদা সার্কিট (Dedicated Circuits):
- বেশি বিদ্যুৎ ব্যবহার করে এমন ভারী সরঞ্জামগুলোর (এসি, ফ্রিজ, ওভেন, গিজার) জন্য আলাদা বা ডেডিকেটেড সার্কিট থাকা অপরিহার্য। এটি ওভারলোড প্রতিরোধ করে এবং একটি সরঞ্জাম নষ্ট হলেও বাকি বাড়ির বিদ্যুৎ সরবরাহ ঠিক থাকে ।
- সাধারণ লাইট ও ফ্যানের জন্য একটি সার্কিট এবং পাওয়ার সকেটগুলোর জন্য অন্য সার্কিট ব্যবহার করা ভালো।
৩. নিরাপত্তা সরঞ্জাম (Safety Devices):
- মেইন ডিস্ট্রিবিউশন বোর্ড (MDB): এটি হলো কেন্দ্রীয় নিয়ন্ত্রণ প্যানেল।
- সার্কিট ব্রেকার (Circuit Breakers): ফিউজের পরিবর্তে আধুনিক সার্কিট ব্রেকার ব্যবহার করা বাধ্যতামূলক। এগুলো অতিরিক্ত কারেন্ট (Overcurrent) বা শর্ট সার্কিটের সময় স্বয়ংক্রিয়ভাবে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করে দেয়।
- আর্থিং (Earthing/Grounding): বৈদ্যুতিক শকের হাত থেকে রক্ষা পেতে সঠিক আর্থিং সিস্টেম থাকা অত্যন্ত জরুরি ।
- RCCB/GFCI (Residual Current Circuit Breaker/Ground Fault Circuit Interrupter): এই ডিভাইসগুলো মানুষের সুরক্ষার জন্য ব্যবহৃত হয় এবং লিকেজ কারেন্ট শনাক্ত করে দ্রুত সংযোগ বিচ্ছিন্ন করে দেয়, যা বাথরুম বা রান্নাঘরের জন্য বিশেষ গুরুত্বপূর্ণ ।
৪. তারের সঠিক আকার (Proper Wire Sizing):
- প্রতিটি সার্কিটের লোড অনুযায়ী সঠিক মাপের (গেজ) তার ব্যবহার করতে হবে। অপর্যাপ্ত গেজের তার ব্যবহারে তা অতিরিক্ত গরম হয়ে আগুন লাগার ঝুঁকি তৈরি করে ।
৫. লেআউট বা নকশা (Layout Plan):
- প্রতিটি রুমে সুইচবোর্ড, সকেট এবং লাইট/ফ্যানের অবস্থান নির্দিষ্ট করে একটি ফ্লোর প্ল্যান তৈরি করা হয়।
- ওয়্যারিং-এর দুটি পদ্ধতি প্রচলিত: সারফেস ওয়্যারিং (পাইপ দেয়ালের বাইরে থাকে) এবং কনসিলড ওয়্যারিং (পাইপ দেয়ালের ভেতরে গাঁথা থাকে)। আধুনিক বাড়িগুলোতে সাধারণত কনসিলড ওয়্যারিং করা হয়।
পেশাদার সহায়তা:
যেহেতু এটি একটি জটিল এবং নিরাপত্তার বিষয়, তাই একজন যোগ্যতাসম্পন্ন ও লাইসেন্সপ্রাপ্ত ইলেকট্রিশিয়ান বা ইঞ্জিনিয়ারের পরামর্শ নেওয়া এবং তাদের দিয়ে কাজটি করানোই সবচেয়ে নিরাপদ। তারা স্থানীয় বৈদ্যুতিক নিরাপত্তা বিধিমালা (Electrical Codes) সম্পর্কে জানেন এবং সঠিক নকশা নিশ্চিত করতে পারেন।
