শ্রেণি সংযোগ বর্তনী (Series Circuit)
ধরনঃ সাধারণ শিক্ষা
শ্রেণিঃ অষ্টম
বিষয়ঃ বিজ্ঞান
অধ্যায়ঃ অধ্যায়-৯

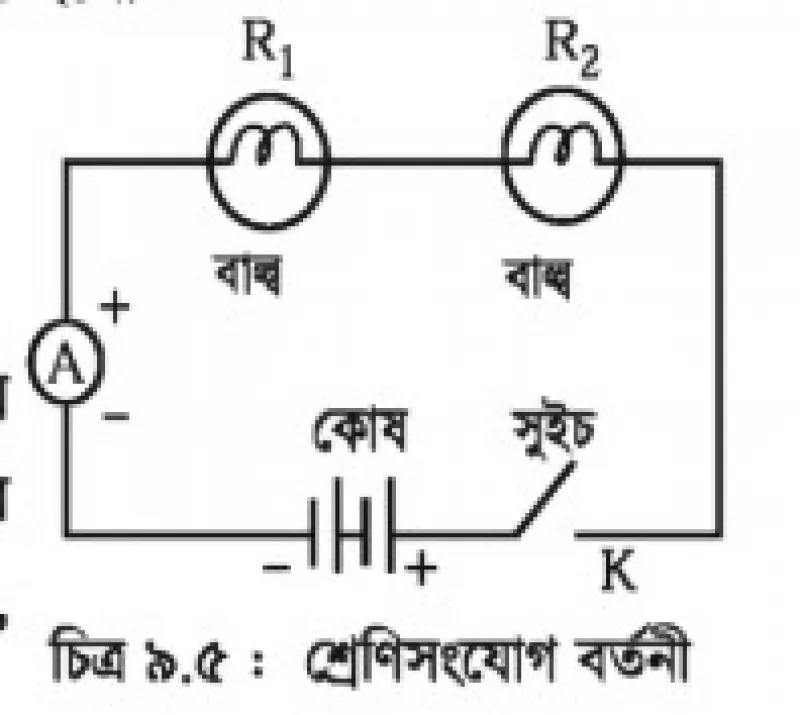

পাঠ্য বইয়ের চিত্রঃ ৯.০৫ #
শ্রেণি সংযোগ বর্তনী (Series Circuit) হলো এমন একটি বৈদ্যুতিক বর্তনী যেখানে রোধ বা অন্যান্য উপকরণগুলো একটির শেষ প্রান্তের সাথে আরেকটি যুক্ত থাকে, অর্থাৎ তড়িৎ প্রবাহের জন্য একটিমাত্র পথ থাকে। এই বর্তনীতে প্রতিটি উপাদানের মধ্য দিয়ে একই পরিমাণ বিদ্যুৎ প্রবাহিত হয়, কিন্তু ভোল্টেজ ভাগ হয়ে যায় এবং একটি রোধ নষ্ট হলে সম্পূর্ণ বর্তনীটি অকার্যকর হয়ে পড়ে। এটি সহজ সংযোগ এবং কম উপাদানের জন্য সুবিধাজনক, যদিও বাড়ির আলোকসজ্জার জন্য এটি উপযুক্ত নয়।
বৈশিষ্ট্য:
- একমুখী পথ: তড়িৎ প্রবাহের জন্য একটিমাত্র পথ থাকে, তাই সব উপাদানের মধ্য দিয়ে একই কারেন্ট (বিদ্যুৎ) যায়।
- ভোল্টেজ বিভাজন: প্রতিটি উপাদানের মধ্যে বিভব পার্থক্য (voltage) ভিন্ন ভিন্ন হয় এবং তাদের যোগফল মোট ভোল্টেজের সমান হয়।
)।
উদাহরণ:
- পুরনো দিনের খেলনা বা টর্চের ব্যাটারিগুলো সিরিজে লাগানো হতো।
- পুরনো বাড়ির অনেক বাতি বা ফ্যান সিরিজে লাগানো থাকলে একটি বন্ধ হলে সব বন্ধ হয়ে যেত।
সুবিধা ও অসুবিধা:
- সুবিধা: সংযোগ পদ্ধতি সহজ, কম তার লাগে, কম খরচে তৈরি করা যায় (কিছু ক্ষেত্রে)।
- অসুবিধা: একটি উপাদান নষ্ট হলে পুরো সিস্টেম বন্ধ হয়ে যায়, প্রতিটি উপাদানে ভোল্টেজ কম পড়ে।
সহজ কথায়, যদি আপনি একটি লাইনের শেষে আরেকটি লাইন যুক্ত করেন, তবে সেটিই শ্রেণি সংযোগ বর্তনী।
