জেনারেল ইলেকট্রিক্যাল ওয়ার্কস-১(২য়)

১০ম শ্রেণি

৩য় অধ্যায়

মোঃ আতিকুর রহমান,ইন্সট্রাক্টর(ইলেক)

ফুলকোট নবোদয় কারিগরি উচ্চ বিদ্যালয়

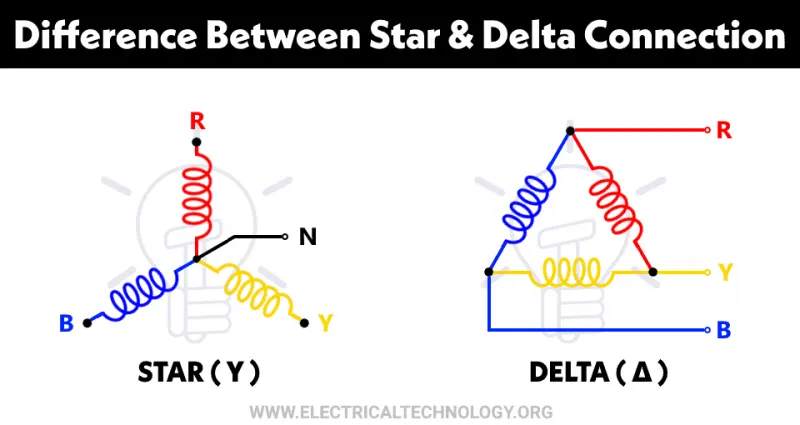

স্টার ও ডেল্টা সংযোগের মধ্যে পার্থক্য

স্টার সংযোগ (Star Connection):

·         ক. থ্রি-ফেজ ব্যবস্থায় প্রতিটি কয়েলের একটি করে মাথা যদি এক সঙ্গে সংযুক্ত করে স্টার বা নিউট্রাল বিন্দু তৈরি করা হয়, তাকে স্টার সংযোগ বলে।

·     খ. স্টার সংযোগে লাইন ভোল্টেজ, ফেজ ভোল্টেজের  গুণ।

·         গ. স্টার সংযোগে কমন পয়েন্ট থেকে নিউট্রাল বের করা যায়।

·         ঘ. স্টার সংযোগে তিন তার এবং চার তার— দুই ধরনের সংযোগ করা যায়।

·         ঙ. স্টার সংযোগে লাইন কারেন্ট এবং ফেজ কারেন্ট সমান।

·         চ. স্টার সংযোগে মোটরের গতি কম হয়।

·         ছ. স্টার সংযোগে ইনসুলেশনের পরিমাণ কম হয়।

·         জ. স্টার সংযোগ মূলত পাওয়ার ডিস্ট্রিবিউশনে ব্যবহার হয়।

·         ঝ. স্টার সংযোগে প্রতিটি ওয়াইন্ডিং ২৩০ ভোল্ট গ্রহণ করে।

ডেল্টা সংযোগ (Delta Connection):

·         ক. থ্রি-ফেজ ব্যবস্থায় যখন একটি ফেজের শেষ প্রান্তকে দ্বিতীয় ফেজের শুরুর প্রান্তে, আবার দ্বিতীয় ফেজের শেষ প্রান্তকে তৃতীয় ফেজের শুরুর প্রান্তে এবং তৃতীয় ফেজের শেষ প্রান্তে প্রথম ফেজের শুরুর প্রান্তে গ্রীক বর্ণমালা ডেল্টা বর্ণের ন্যায় সংযোগ করা হয়, তাকে ডেল্টা সংযোগ বলে।

·         খ. ডেল্টা সংযোগে লাইন ভোল্টেজ ও ফেজ ভোল্টেজ সমান।

·         গ. ডেল্টা সংযোগে কমন পয়েন্ট বা নিউট্রাল বলতে কিছু নাই।

·         ঘ. ডেল্টা সংযোগে শুধু তিন তার সংযোগ করা যায়।

·     ঙ. ডেল্টা সংযোগে লাইন কারেন্ট, ফেজ কারেন্টের   গুণ।

·         চ. ডেল্টা সংযোগে মোটরের গতি বেশি হয়।

·         ছ. ডেল্টা সংযোগে ইনসুলেশনের পরিমাণ বেশি হয়।

·         জ. ডেল্টা সংযোগ মূলত পাওয়ার ট্রান্সমিশনে ব্যবহার হয়।
