ডুপ্লেক্স জয়েন্ট ও প্রকারভেদ
ধরনঃ কারিগরি শিক্ষা
শ্রেণিঃ নবম
বিষয়ঃ জেলারেল ইলেকট্রিক্যাল ওয়ার্কস-১ (প্রথম পত্র)
অধ্যায়ঃ চতুর্থ অধ্যায়
পাঠঃ বৈদ্যুতিক তার, ক্যাবল ও তাদের জয়েন্ট অনুশীলনী
ডুপ্লেক্স জয়েন্টঃ
ডুপ্লেক্স জয়েন্ট (Duplex Joint) হলো বৈদ্যুতিক ওয়্যারিংয়ে ব্যবহৃত বিশেষ ধরনের তারের সংযোগ, যা মূলত দুই কোর বিশিষ্ট তারের (Duplex Cable) ক্ষেত্রে করা হয়। এই জয়েন্টে একটি খোলা জয়েন্টের সাথে অন্য খোলা জয়েন্ট সংযুক্ত না হওয়ায়, টেপিং না করলেও সাধারণত শর্ট সার্কিট হয় না [১]। এটি নিরাপদ এবং টেকসই সংযোগের জন্য ব্যবহৃত হয় ।
ডুপ্লেক্স জয়েন্টের প্রকারভেদ
প্রধানত দুই ধরনের ডুপ্লেক্স জয়েন্ট দেখা যায়:

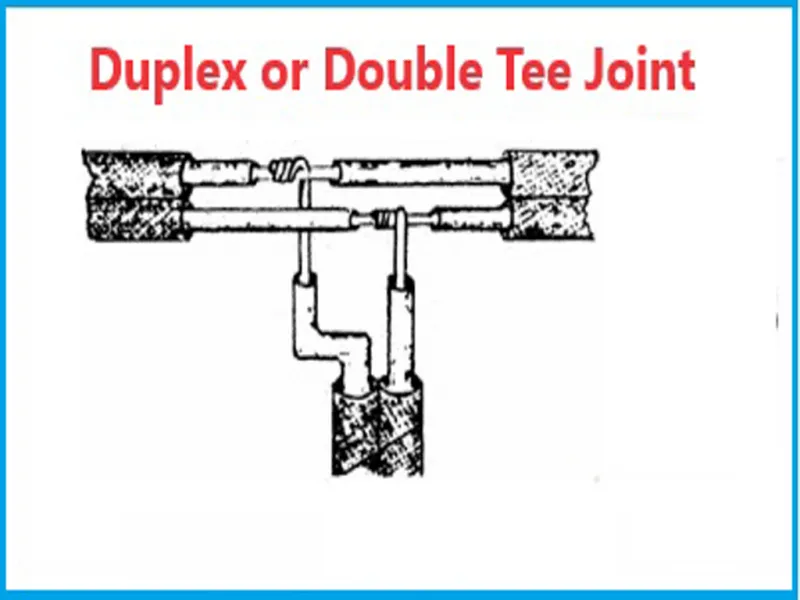

- ডুপ্লেক্স টি-জয়েন্ট (Duplex Tee Joint): একটি চলমান দুই কোর ক্যাবল থেকে মাঝপথে অন্য একটি শাখা লাইন বের করার জন্য এটি ব্যবহৃত হয়।
- ডুপ্লেক্স ক্রস জয়েন্ট (Duplex Cross Joint): যেখানে দুটি ট্যাপ (শাখা) তারকে একসাথে একই বিন্দুতে যুক্ত করতে হয়, সেখানে এটি ব্যবহৃত হয়।
তৈরির সাধারণ ধাপ
- ক্যাবলের ইনসুলেশন বা প্লাস্টিকের আবরণ সাবধানে সরিয়ে নিতে হয়।
- ভেতরের দুটি তারের সংযোগস্থল এমনভাবে রাখতে হয় যেন তারা একে অপরকে স্পর্শ না করে (শর্ট সার্কিট রোধে)।
- তারগুলোকে পেঁচিয়ে মজবুত করে জয়েন্ট দিতে হয়।
- জয়েন্ট শেষে প্রতিটি তার এবং পুরো জয়েন্টটিকে আলাদাভাবে ইনসুলেটিং টেপ দিয়ে মুড়িয়ে দিতে হয়
